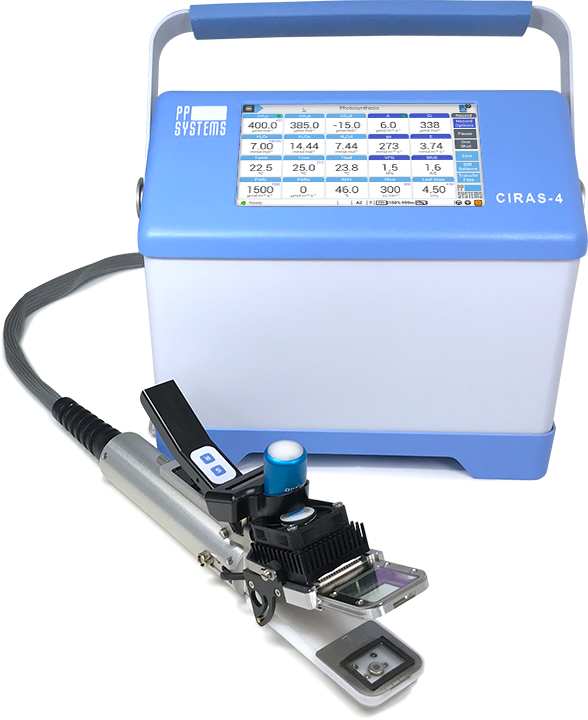

NEWポータブル植物光合成速度測定装置CIRAS-4
高精度CIRAS-４ポータブル植物光合成速度測定装置は持ち運びに優れ、葉のガス交換とクロロフィル蛍光測定を効率良く測定する事ができます。 新 SSCO2R ™方式によりリアルタイムで A/Ci カーブを表示できるため後処理が不要です。 CO2,H2O,温度,光をフルコントロールします。 環境制御とデータの表示方法をタッチスクリーンで簡単に管理できます。
・光合成
・クロロフィル蛍光
・土壌呼吸
・昆虫の呼吸

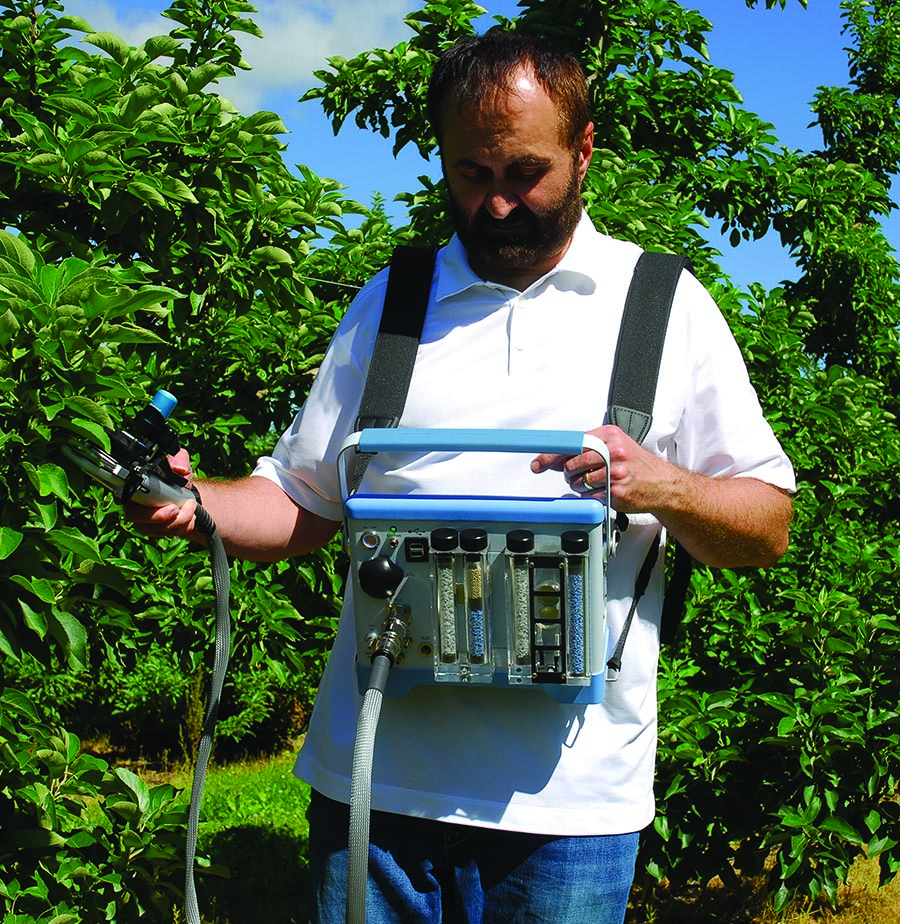

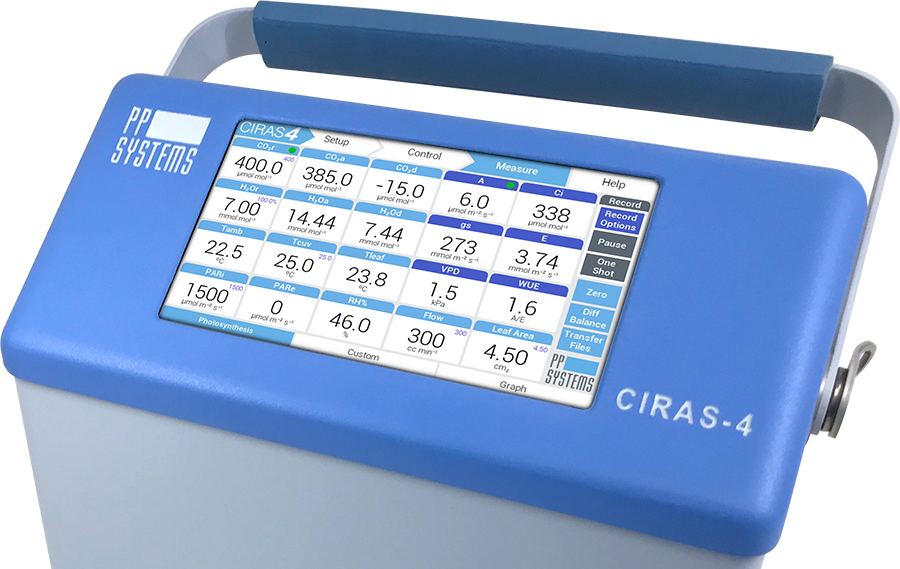

軽量設計ながら高いパフォーマンス
軽量かつコンパクトで持ち運びが容易な植物光合成測定システムとして、高速かつ 安定性のある測定が可能なため、効率的に研究を行うことができます。
高精度＆信頼性のあるアナライザー
CO2 や H2O を正確、確実、安定的に測定・制御することは、 高度な研究を行う上で極めて重要です。
本装置は4 つの独立した非分散型ガスアナライザーを備え、CO2 と H2O の同時測定と制御を可能にした分析装置です。温度制御、圧力補正により変化する環境条件下でも CO2 と H2O を正確に測定することができます。

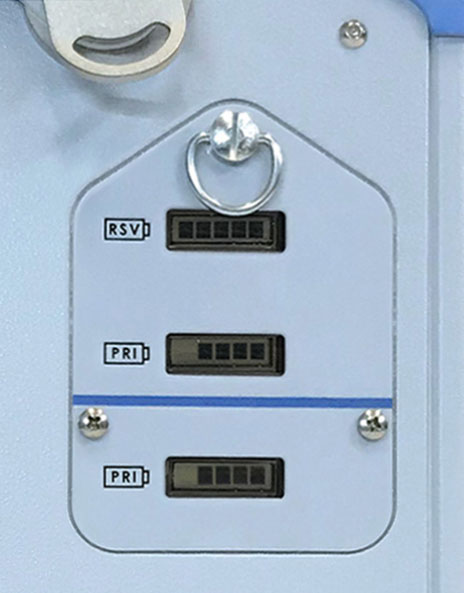

長時間駆動
3 個の充電式リチウムイオンバッテリーパックを標準装備しており16 時間以上連続稼働可能です。3 個のバッテリーは同時に充電ができ、バッテリーパックを交換せずに多くのデータを収集することができます。
メーカーでの再校正が不要、革新的オートゼロ機能
メーカー独自のオートゼロ機能より非常に速いウォームアップ時間、周囲の環境条件変化に対する素早い適応及び長期安定性を維持します。また、オートゼロは スパンガス感度、赤外線光源の経年変化、検出感度変化による影響を最小限にします。
高速応答測定
IRGAは機器本体内部のガス混合システムと流量制御の隣に設置されているため、「基準」ガスの変化に対して高速応答し、正確な光合成測定が可能です。 また、機器本体にIRGAが搭載されていることでリーフキュベット周りの汚れ、埃などからシステムを保護します。
自在な完全制御
CO2、H2O、温度、光の応答曲線 (A/Ci 曲線、光応答など) を高速時間応答による完全で独立した自動制御を行います。すべての環境パラメータの動的制御、プログラム制御ができます。

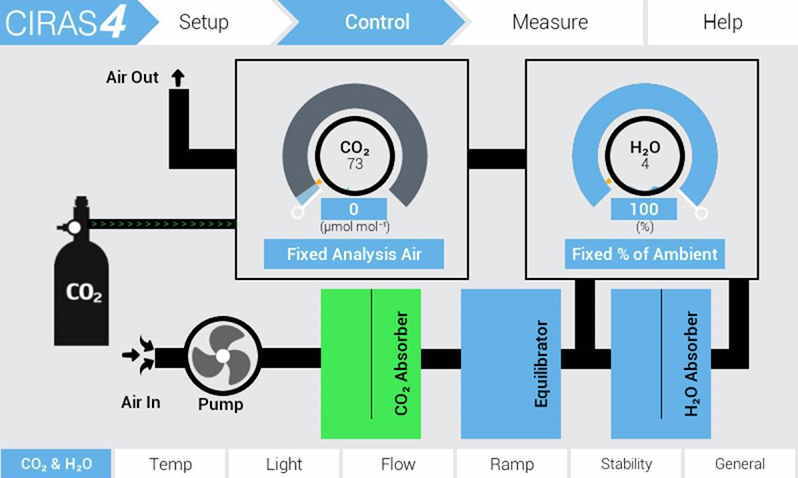

CO2 コントロール
自動でプログラム可能な CO2 制御を標準装備しています。PP独自のガス混合技術と CO2 レギ ュレーターによる正確で安定した CO2ガスは、フィールドで 12 時間以上の連続使用が可能です。また、外部の CO2 ボンベに簡単に接続でき、CO2 環境測定用にプログラム設定することが可能です。

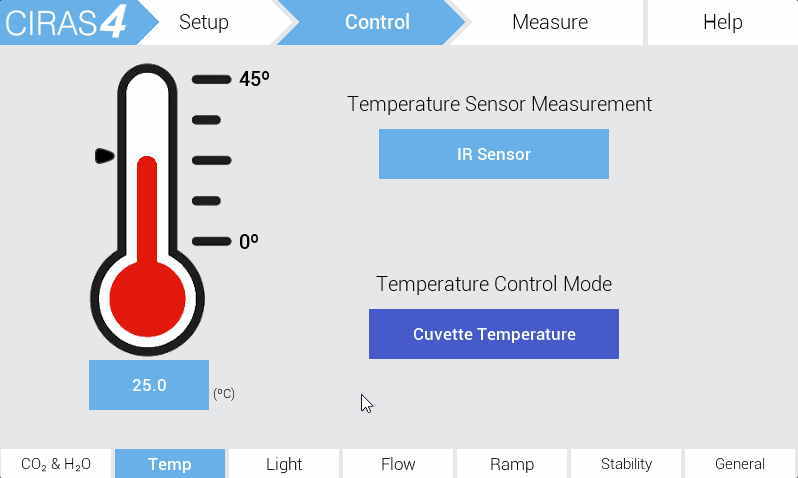

温度コントロール
最も広範囲、高速、安定した温度制御が可能です。ヒートシンクとファンを備えた自動温度コントローラーがリーフキュベットに内蔵されいます。温度制御のプログラム設定することが可能です。
H2O コントロール
周囲湿度に対する割合、VPD（飽差）、または特定の H2O 濃度に基づいて制御することができます。

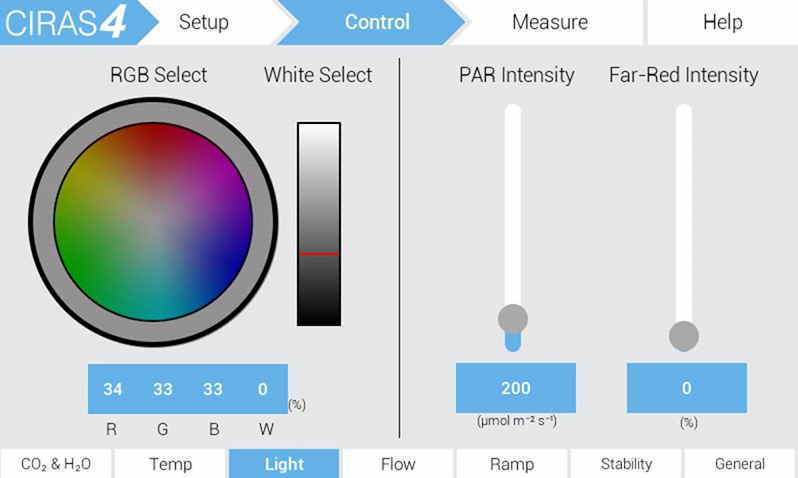

光コントロール（オプション）
LED ライトユニット（RGBW-FR）は光量の自動制御も可能です。赤、緑、青、白と遠赤 LED を搭載しており、PAR の最大 30％まで制御することができます。
波長の制御を行い植物反応の研究が可能です。

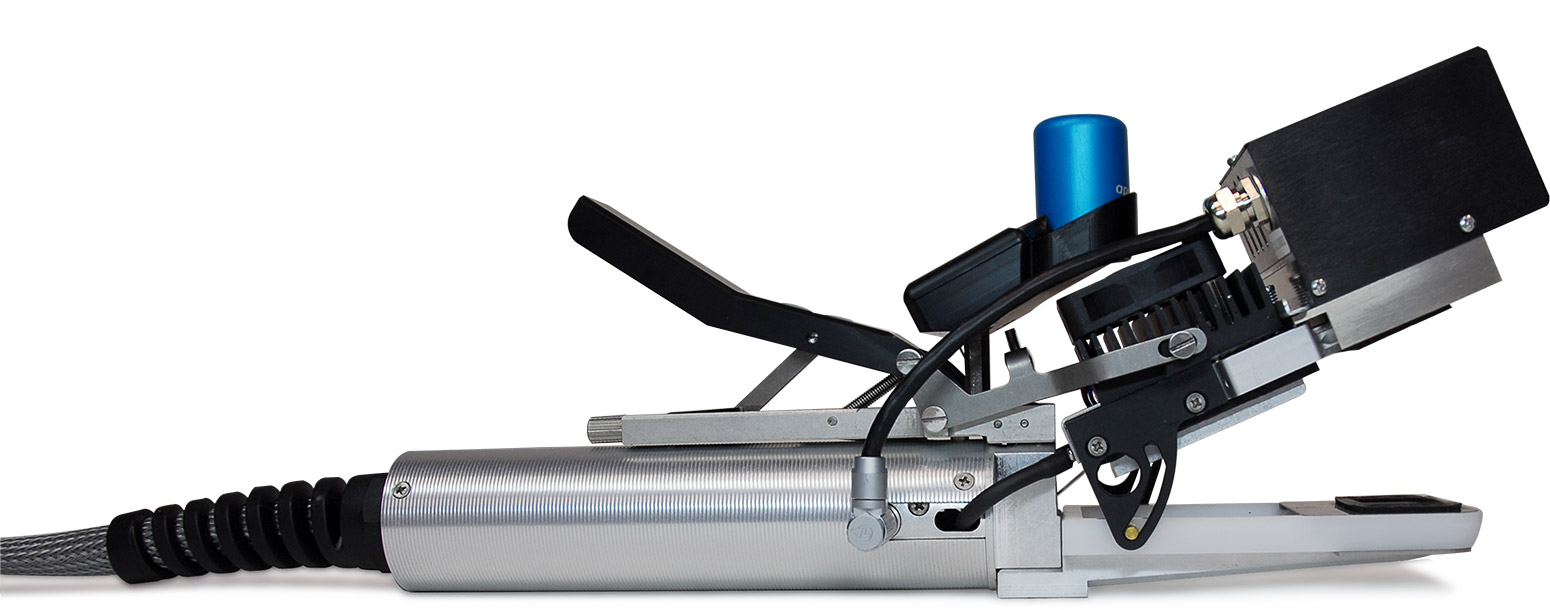

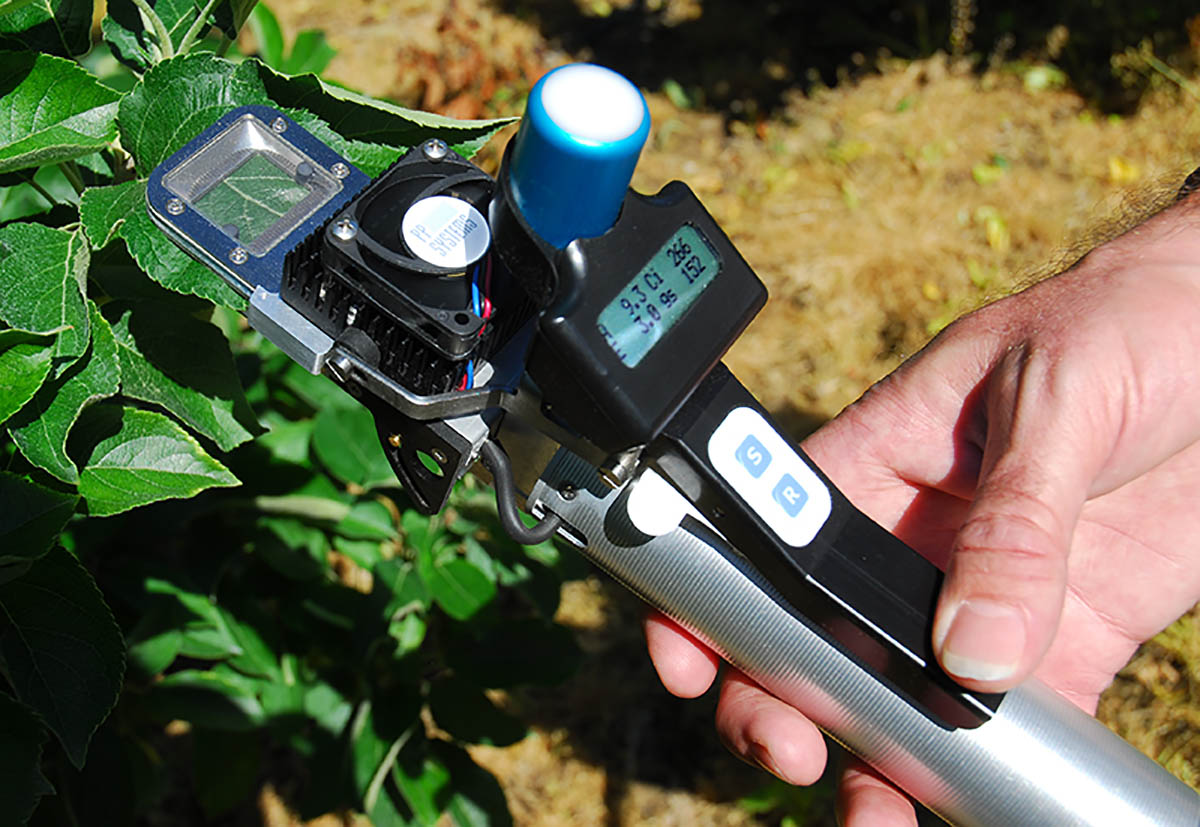

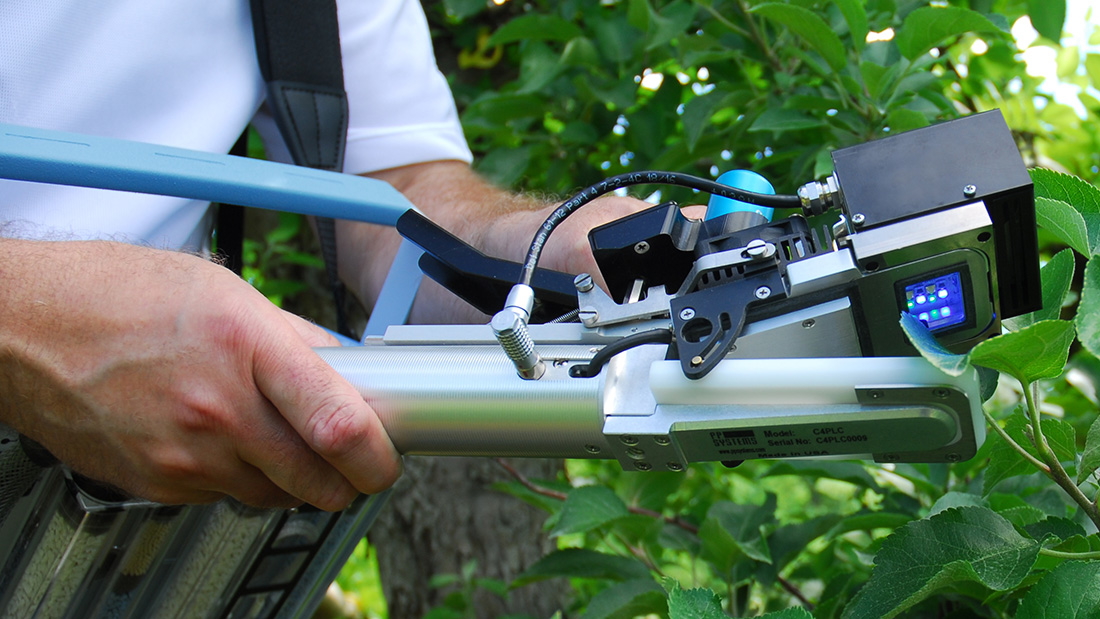

PLC4リーフキュベット
・マグネットによるヘッドプレート簡単固定
（工具不要）
・温度の自動制御
・葉への影響を考慮した気密性
・CO2、H2O 変化に対する高速応答
・LED ライト（RGBW-FR）オプション
・最小限の葉面境界層抵抗

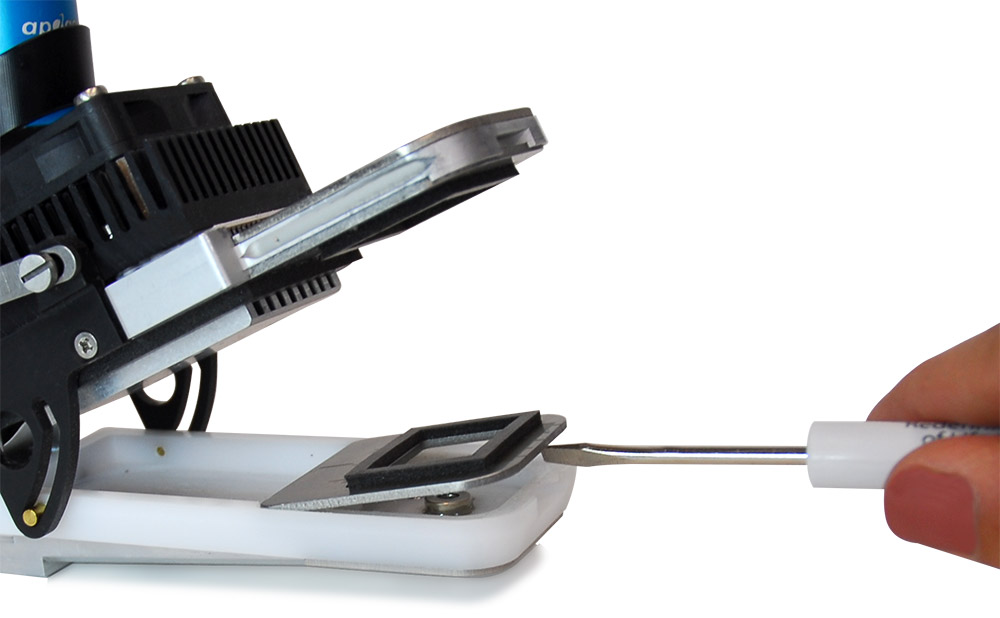

工具不要
マグネット固定でヘッドプレートを簡単に交換できます。

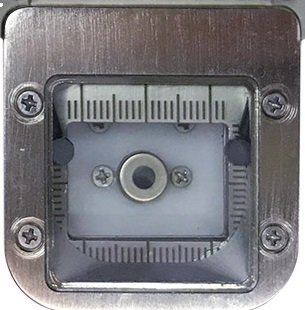

わかりやすい目盛付き
葉面積を把握するための目盛付ラージサイズヘッドプレート
最小限の葉面境界層
温度管理
全てのPLC4 リーフキュベットは、周囲環境に対してー約 12℃から＋15℃での範囲で温度制御が可能です。
エアリーク検知機能
キュベット内の圧力を直接計測、空気の漏れを正確に診断可能。

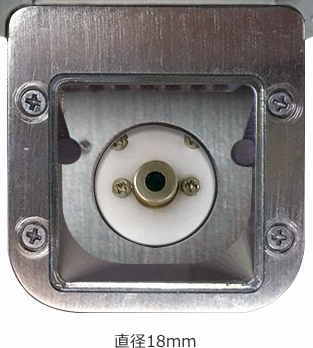

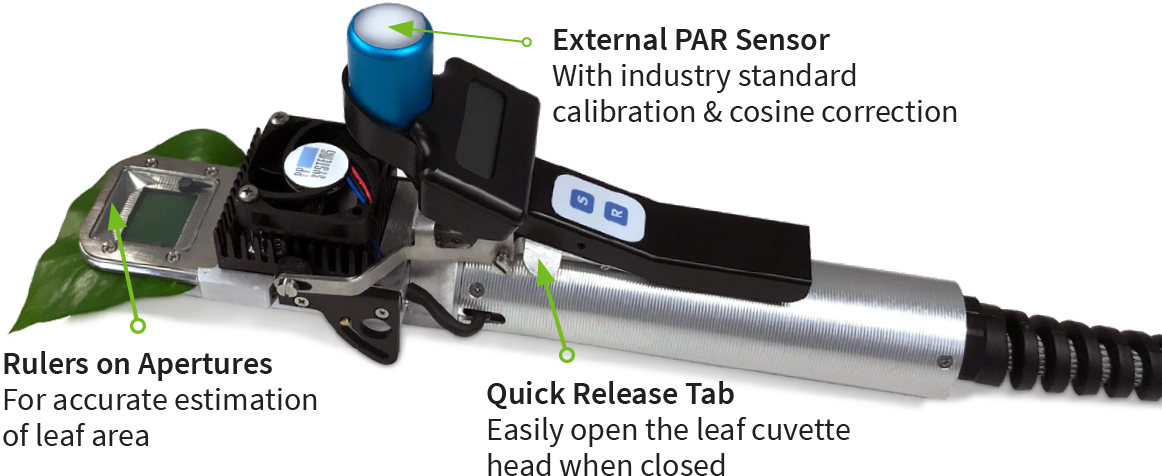

ユニバーサルリーフキュベット（選択オプション）
ユニバーサルリーフキュベットには3種類の交換可能なヘッドプレートが付属しています。

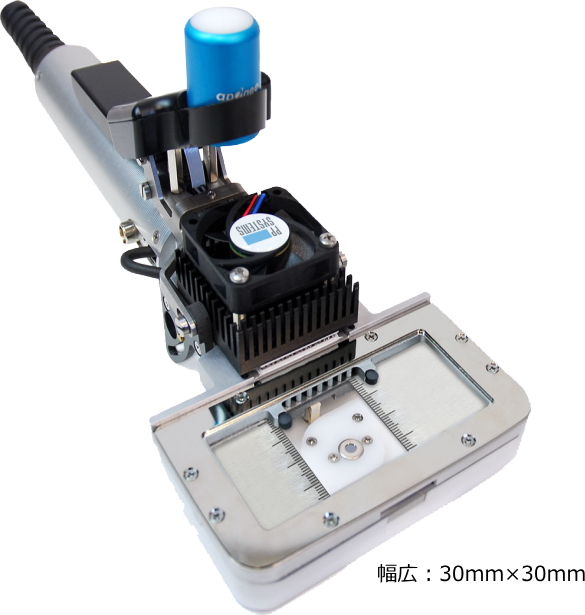

広葉/狭葉/針葉キュベット（選択オプション）
広葉樹、狭葉、草や針葉樹の測定用に 3 種類の交換可能なヘッドがあります。
LED ライトユニット
最大 2500μmol m-2 s1 までの光量と波長ごとの光の割合を制御できます。葉面全体への均一な配光になるよう 設計されています。
遠赤色光
LED ライトユニットは 4 つの遠赤色 LED を搭載しています。CIRAS-4 では遠赤色光を PAR の 30％まで制御できる為、より正確に自然光を再現可能です。

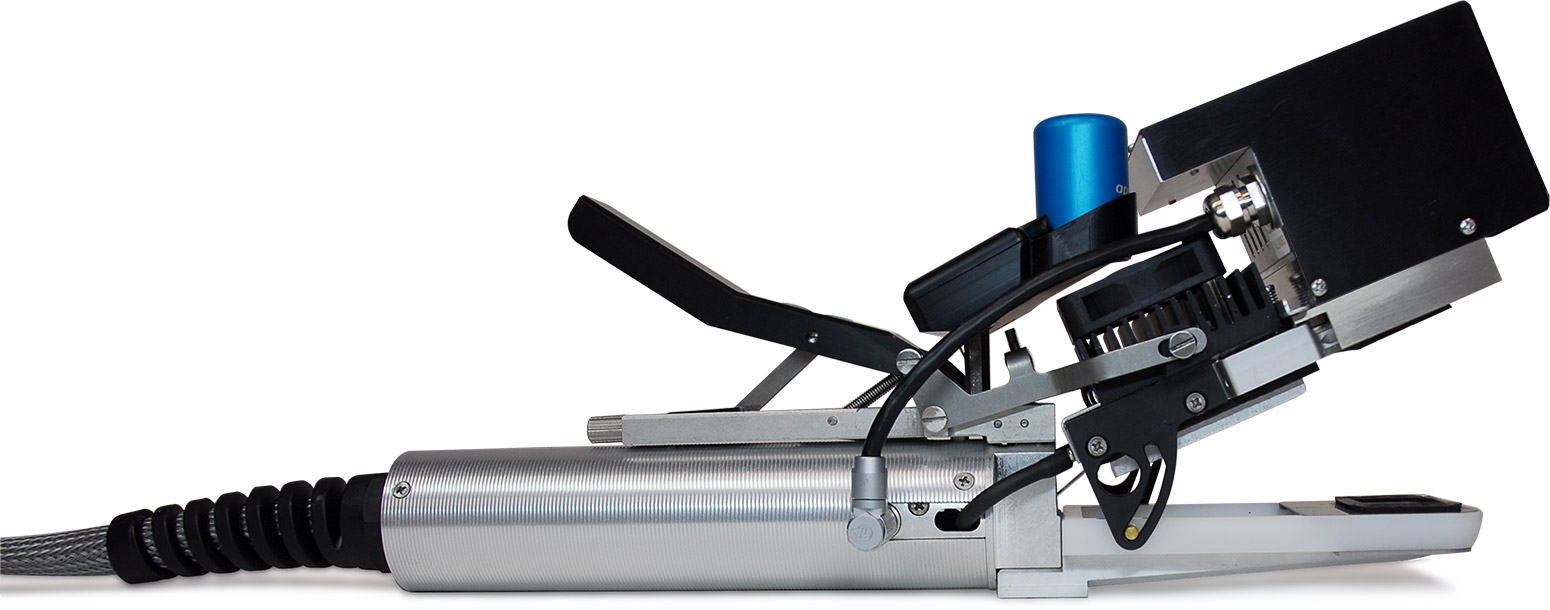

クロロフィル蛍光測定
MultiPulse™技術
クロロフィル蛍光モジュール CFM-4 は最大 10000µmol m-2 s-1 の高飽和パルスを照射可能な為、幅広い光環境条件に有効です。MultiPulse™は葉の光傷害リスクを抑える為、 Fm’を正確に予測しながら、低い飽和パルス光から順に照射していきます。パルス振幅変調（PAM)クロロフィル蛍光測定として、明暗順応のクロロフィルパラメータを測定可 能です。
自動コントロール
CFM-4 は温度と光量(0-2500 µmol m-2 s-1)、赤、緑、青、白の比率および遠赤（PAR の 0-30%）を自動制御可能です。
専用ソフトウェア
使いやすいソフトウェア-画面タッチ操作
■PP Systems ポータブル植物光合成速度測定装置 CIRAS-４ PP Systems 日本総代理店
NEWポータブル植物光合成速度測定装置CIRAS-4高精度CIRAS-４ポータブル植物光合成速度測定装置は持ち運びに優れ、葉のガス交換とクロロフィル蛍光測定を効率良く測定する事ができます。 新 SSCO2R ™方式によりリアルタイムで A/Ci カーブを表示できるため後処理が不要です。 CO2,H2O,温度,光をフルコントロールします。 環境制御とデータの表示方法をタッチスクリーンで簡単に管理できます。
・光合成
・クロロフィル蛍光
・土壌呼吸
・昆虫の呼吸
軽量設計ながら高いパフォーマンス
軽量かつコンパクトで持ち運びが容易な植物光合成測定システムとして、高速かつ 安定性のある測定が可能なため、効率的に研究を行うことができます。高精度＆信頼性のあるアナライザー
CO2 や H2O を正確、確実、安定的に測定・制御することは、 高度な研究を行う上で極めて重要です。
本装置は4 つの独立した非分散型ガスアナライザーを備え、CO2 と H2O の同時測定と制御を可能にした分析装置です。温度制御、圧力補正により変化する環境条件下でも CO2 と H2O を正確に測定することができます。
長時間駆動3 個の充電式リチウムイオンバッテリーパックを標準装備しており16 時間以上連続稼働可能です。3 個のバッテリーは同時に充電ができ、バッテリーパックを交換せずに多くのデータを収集することができます。
メーカーでの再校正が不要、革新的オートゼロ機能
メーカー独自のオートゼロ機能より非常に速いウォームアップ時間、周囲の環境条件変化に対する素早い適応及び長期安定性を維持します。また、オートゼロは スパンガス感度、赤外線光源の経年変化、検出感度変化による影響を最小限にします。
高速応答測定
IRGAは機器本体内部のガス混合システムと流量制御の隣に設置されているため、「基準」ガスの変化に対して高速応答し、正確な光合成測定が可能です。 また、機器本体にIRGAが搭載されていることでリーフキュベット周りの汚れ、埃などからシステムを保護します。
自在な完全制御
CO2、H2O、温度、光の応答曲線 (A/Ci 曲線、光応答など) を高速時間応答による完全で独立した自動制御を行います。すべての環境パラメータの動的制御、プログラム制御ができます。
CO2 コントロール自動でプログラム可能な CO2 制御を標準装備しています。PP独自のガス混合技術と CO2 レギ ュレーターによる正確で安定した CO2ガスは、フィールドで 12 時間以上の連続使用が可能です。また、外部の CO2 ボンベに簡単に接続でき、CO2 環境測定用にプログラム設定することが可能です。
| 測定レンジ：0～10000μmol mol-1 |
| コントロールレンジ：0～2000μmol mol-1 |
最も広範囲、高速、安定した温度制御が可能です。ヒートシンクとファンを備えた自動温度コントローラーがリーフキュベットに内蔵されいます。温度制御のプログラム設定することが可能です。| 温度制御範囲： 周囲温度より12℃低い～周囲温度より15℃高い |
| 周囲温度範囲：0～45℃ |
周囲湿度に対する割合、VPD（飽差）、または特定の H2O 濃度に基づいて制御することができます。
| 測定範囲：0～75ｍmol m-1 |
| 制御範囲：0～露点 |
LED ライトユニット（RGBW-FR）は光量の自動制御も可能です。赤、緑、青、白と遠赤 LED を搭載しており、PAR の最大 30％まで制御することができます。波長の制御を行い植物反応の研究が可能です。
| 測定範囲：0～3000μmol m-2s-1 |
| 制御範囲：0～2500μmol m-2s-1 |
・マグネットによるヘッドプレート簡単固定
（工具不要）
・温度の自動制御 ・葉への影響を考慮した気密性
・CO2、H2O 変化に対する高速応答
・LED ライト（RGBW-FR）オプション
・最小限の葉面境界層抵抗
工具不要
マグネット固定でヘッドプレートを簡単に交換できます。

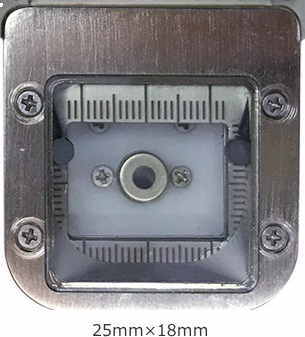

わかりやすい目盛付き
葉面積を把握するための目盛付ラージサイズヘッドプレート
最小限の葉面境界層温度管理
全てのPLC4 リーフキュベットは、周囲環境に対してー約 12℃から＋15℃での範囲で温度制御が可能です。
エアリーク検知機能
キュベット内の圧力を直接計測、空気の漏れを正確に診断可能。
ユニバーサルリーフキュベット（選択オプション）
ユニバーサルリーフキュベットには3種類の交換可能なヘッドプレートが付属しています。

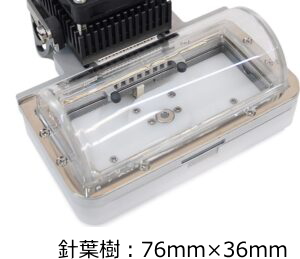

広葉/狭葉/針葉キュベット（選択オプション）
広葉樹、狭葉、草や針葉樹の測定用に 3 種類の交換可能なヘッドがあります。LED ライトユニット
最大 2500μmol m-2 s1 までの光量と波長ごとの光の割合を制御できます。葉面全体への均一な配光になるよう 設計されています。| 色 波長 半値全幅 |
| 赤 625nm±5nm 15nm |
| 緑 528nm±8nm 40nm |
| 青 475nm±10nm 28nm |
| 白 425～700nm |
| 遠赤 730nm±5nm 31nm |
遠赤色光
LED ライトユニットは 4 つの遠赤色 LED を搭載しています。CIRAS-4 では遠赤色光を PAR の 30％まで制御できる為、より正確に自然光を再現可能です。
| 光量コントロール範囲 0～2500μmol m-2 s-1 |
MultiPulse™技術
クロロフィル蛍光モジュール CFM-4 は最大 10000µmol m-2 s-1 の高飽和パルスを照射可能な為、幅広い光環境条件に有効です。MultiPulse™は葉の光傷害リスクを抑える為、 Fm’を正確に予測しながら、低い飽和パルス光から順に照射していきます。パルス振幅変調（PAM)クロロフィル蛍光測定として、明暗順応のクロロフィルパラメータを測定可 能です。
自動コントロール
CFM-4 は温度と光量(0-2500 µmol m-2 s-1)、赤、緑、青、白の比率および遠赤（PAR の 0-30%）を自動制御可能です。

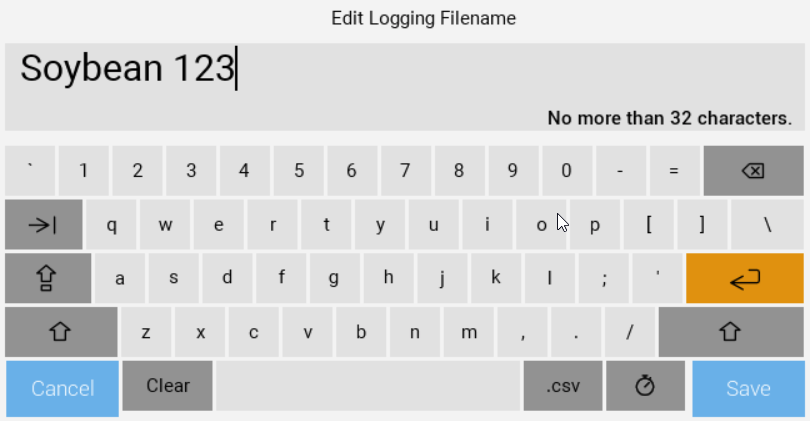

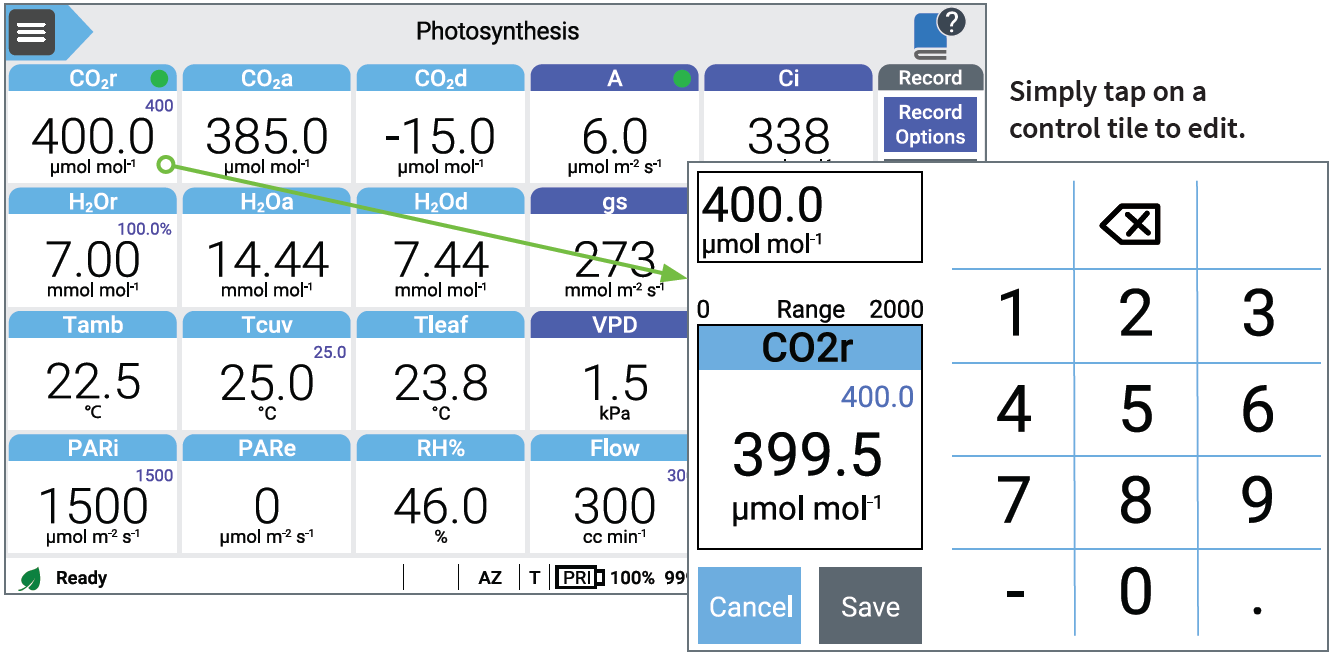

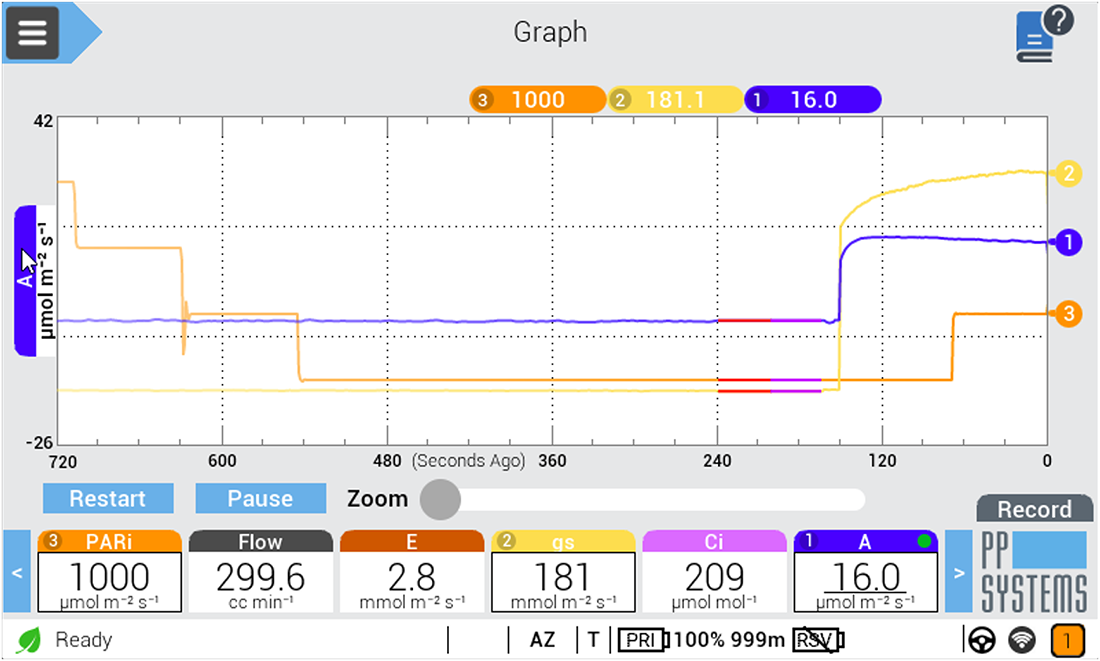

専用ソフトウェア
使いやすいソフトウェア-画面タッチ操作
お好みの画面にカスタマイズ可能 |

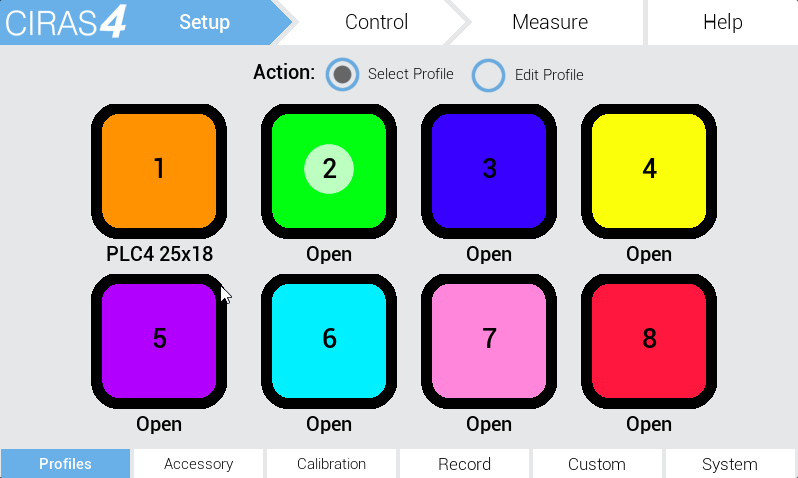

マルチユーザープロファイル アプリケーション、ユーザー、実験などに基づいて最大 8 つの固有のプロファイルを設定できます。  |
| データ表示方法を選択する 一度に最大 6 つのパラメータをグラフ化し、各パラメータの X 軸と Y 軸を簡単にカスタマイズできます。  |
| 安定性を追求した設定 |
遠隔監視 |
| 本体仕様 | |||
| CO2 測定範囲 | 0～10,000μmol mol-1 (最大）0～2,000μmol mol-1（最適） | ||
| CO2 精度 | 0.1μmol mol-1 | ||
| CO2 コントロール範囲 | 0～2,000 µmol mol-1 | ||
| H2O 測定範囲 | 0～75mmol mol-1 | ||
| H2O 精度 | 0.01 mmol mol-1 | ||
| H2O コントロール範囲 | 0～露点 or 0～100％ | ||
| 気圧範囲 | 55～115kPa | ||
| エアーサンプリング | 50～100 cc min-1 (DC ポンプ使用) | ||
| キュベット流量ユニット | 0～500 cc min-1 （質量流量計によって制御） | ||
| デジタル出力 | USB×2（外部用 USB フラッシュメモリ、USB マウス等） | ||
| メモリー | 32GB | ||
| 528MHz ARM®Cortex™ | |||
| 7.0 インチ LCD ディスプレイ（800ｘ480） | |||
| 7.2V 充電リチウムイオン電池（メイン：２個 サブ：1 個） 16 時間連続使用 | |||
| -5～50℃ 結露しないこと 塵埃の多い環境では外気空気の濾過が必要 | |||
| 軽量アルミニウム＆ポリウレタンケース | |||
| 28cm(W)×14.5cm(D)×24cm(H) | |||
| 4.8kg（バッテリー2 個内蔵） 5.2kg（バッテリー3 個内蔵 | |||
| キュベット仕様 | |||
| PAR センサ（内部） | シリコンセンサ x 2 測定範囲：0～3,000μmol m-2 s-1 分解能：1μmol m-2 s-1（LED ライトユニット使用時） |
||
| PAR センサ（外部） | Apogee 光量子センサ SQ-500 | ||
| 葉温度センサ（非接触 IR センサ） | ±0.5℃（＠25℃） | ||
| 温度センサ（サーミスタ） | 測定範囲：-10～50℃ 精度：±0.5℃（＠25℃） | ||
| 温度コントロール範囲 | 0～45℃（周囲温度に対して-12℃～+15℃） 設定分解能：0.1℃ | ||
| LCD ディスプレイ | 2 行 x 16 文字 | ||
| ユニバーサルリーフキュベット仕様 | |||

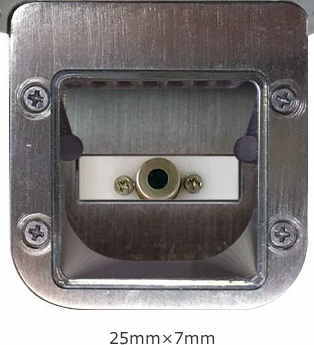

| アパーチャー | 25 x 7mm (1.25cm2) 25 x 18mm (4.5cm2) 直径 18mm（2.5cm2） | ||
| 温度センサ | 非接触 IR センサ | ||
| 寸法 | 0.7kg | ||
| 広葉、狭葉、針葉リーフキュベット仕様 | |||

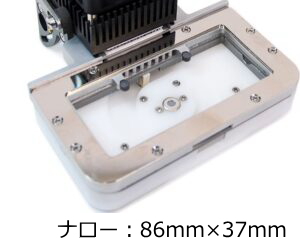

| アパーチャー | 広葉：30 x 30mm (9cm2) 狭葉/針葉：86 x 37mm (4.5cm2) | ||
| 温度センサ | 非接触 IR センサ ＆ サーミスタ | ||
| 寸法 | 持ち手部：27.5（Ｌ）x 3.75cm（径） ヘッド部：広葉/狭葉 6.0cm(L) x 10.9cm(W) x 2.5cm(H) 針葉 6.0cm(L) x 10.9cm(W) x 5.0cm(H) | ||
| 重量 | 0.9kg | ||
| LED ライトユニット仕様 | |||
| 自動コントロール範囲 | 0-2,500μmol m-2 s-1 | ||
| 波長 | 色 | ピーク波長 | 半値全幅 |
| 赤 | 625nm(±5nm) | 15nm | |
| 緑 | 528nm(±8nm) | 40nm | |
| 青 | 475nm(±10nm) | 28nm | |
| 白 | 425-700nm | ||
| 遠赤 | 730nm(±5nm) | ||
| 寸法 | ユニバーサル用 6.4cm(L) x 6.0cm(W) x 5.1cm(H) 広葉、狭葉、針葉リーフキュベット用 6.4cm(L) x 11.2cm(W) x 6.0cm(H) | ||
| 重量 | ユニバーサル用：0.2kg 広葉、狭葉、針葉リーフキュベット用：0.4kg | ||
| クロロフィル蛍光測定ユニット仕様 | |||
| 変調光 | 625nm±5nm（赤） | ||
| 飽和パルス照射強度 | 0～10,000μmol m-2 s-1 | ||
| 遠赤光 | 730nm±5nm | ||
| 検出器 | PIN フォトダイオード >700nm フィルター | ||
| 検出方法 | 高速パルスピーク | ||
| アパーチャー | 1.75cm2 , 2.5cm2 , 4.5cm2 | ||
| 寸法 | 8 (L) x 6 (W) x 6.2 cm(H) | ||
| 重量 | 0.3ｋg | ||
| 土壌呼吸チェンバー仕様 | |||
| 体積 | 1171ml | ||
| 測定面積 | 77.6cm2 | ||
| 温度センサ（サーミスタ） | 測定範囲：-10～50℃ 精度：±0.5℃（＠25℃） | ||
| 寸法 | 150 (H) x 100ｍｍ（D） | ||
| 重量 | 0.9ｋg | ||
| キャノピーチェンバー仕様 | |||
| 測定面積 | 167cm2 | ||
| 温度センサ（サーミスタ） | 測定範囲：-10～50℃ 精度：±0.5℃（＠25℃） | ||
| 寸法 | 145 (H) x 146ｍｍ（D） | ||
| 重量 | 0.9ｋｇ | ||
| ※上記仕様は予告なしに変更する場合がございます。予めご了承の程お願い申し上げます。 ▸HOME ▸BACK |
