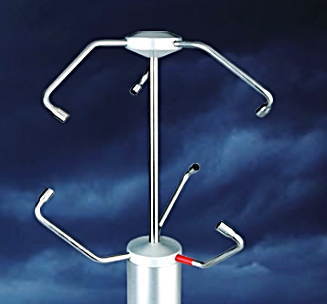

3次元超音波風向風速計は、可動部分のない3軸（3次元）高速、高分解能風向風速計です。センサーは耐腐食性です。また長期間メンテナンスフリーとして校正の必要がなく過酷な条件下（－40℃から＋70℃）でのヒーター機能もあり安定した計測ができます。すべてのデータは32bitの高精度プロセッサーによって処理された測定値を出力します。また出力データはアナログ、デジタルRS485
／RS422出力に対応しています。推奨データロガー：SE-DLU9171
■32bit高精度プロセッサーによる計測データ
■メンテナンスフリー
■計測＆データ出力は1ms～60sの高速測定(任意設定）
■測定データ出力はアナログ／デジタル出力(任意設定）
■出力フォーマットASCII、NMEA0183Ver3、ユーザー定義
■低温時対応ヒーター(温度自動制御対応 ON,OFF）
■RS485インターフェースによるファームウェアアップデート機能
Adolf-Thies社製品一覧
■3次元超音波風向風速計 SE-USW3D THIES社日本正規代理店
3次元超音波風向風速計は、可動部分のない3軸（3次元）高速、高分解能風向風速計です。センサーは耐腐食性です。また長期間メンテナンスフリーとして校正の必要がなく過酷な条件下（－40℃から＋70℃）でのヒーター機能もあり安定した計測ができます。すべてのデータは32bitの高精度プロセッサーによって処理された測定値を出力します。また出力データはアナログ、デジタルRS485
／RS422出力に対応しています。推奨データロガー：SE-DLU9171■32bit高精度プロセッサーによる計測データ
■メンテナンスフリー
■計測＆データ出力は1ms～60sの高速測定(任意設定）
■測定データ出力はアナログ／デジタル出力(任意設定）
■出力フォーマットASCII、NMEA0183Ver3、ユーザー定義
■低温時対応ヒーター(温度自動制御対応 ON,OFF）
■RS485インターフェースによるファームウェアアップデート機能
Adolf-Thies社製品一覧
| 型式 | ①SE-USW3D-213 デジタルRS485半二重・アナログ：4～20ｍA ②SE-USW3D-203 デジタルRS485全二重 ③SE-USW3D-223 デジタルRS485半二重・電圧：0～10V ④SE-USW3D-214 デジタルRS485半二重・アナログ：0～20ｍA |
||||
| 風速 | 測定範囲：0.01～85m/s 分解能：0.1m/s（スタンダード）0.01m/s（ユーザー定義） 精度：±0.1m/s（0～35m/s）、±2%m/s（35～65m/s)、±3％（65～85m/s)、アナログ出力は自由に設定可能 |
||||
| 風向 | 測定範囲：0～360°／540°／720° 分解能：1°または0.1°（ユーザー定義） 精度：±1°（1～35m/s時)、±2°（35～65m/s時)、±4°（65～85m/s時） |
||||
| 音仮温度 | 測定範囲：-40～+70℃、分解能：0.1K（テレグラム1～５）、精度：±0.5K | ||||
| デジタルデータ出力 | RS485／RS422、ボーレート1200～921600Baud データ項目：瞬時値、平均値、標準偏差 出力間隔：1ms～60s ステータス信号：ヒーティング、測定部エラー、測定部温度 |
||||
| アナログデータ出力 型式による指定 |
0～20mA、4～20ｍA、0～10V（ベクトルXYZまたは風速、風向、音仮温度） 出力項目：瞬時値、平均値（0.5秒～100分で設定可能） 出力間隔：7.5～256ms（設定可能） 分解能：16bit |
||||
| 電源（ヒーター無し） | 8～78VDC 又は 12～55VAC（最大2.5VA）45～65Hz | ||||
| 電源（ヒーター付） | タイプA：24VAC／DC±15％（150VA@24V) アーム＋ロッド+USコンバータ タイプB：48VAC／DC±15％（360VA＠48V) アーム＋ロッド＋USコンバータ＋ハウジング |
||||
| ハウジング | ステンレス（V4A) IP67 | ||||
| センサー固定ポールサイズ | マストチューブ 1.5インチ（38.12ｍｍ） | ||||
| サイズ／重量 | 約 H600ｍｍ×φ300ｍｍ | ||||
| 重量 | 3.4ｋｇ | ||||
| 通信／電源ケーブル | ポリウレタン 4ｘ0.75＋2ｘ2ｘ0.14mｍ2 | ||||
| ※上記仕様は予告なしに変更する場合がございます。予めご了承の程お願い申し上げます。 ▸HOME ▸BACK |
