■パーシャルフリューム 三角堰 流量観測 流出量調査  JIS規格B7553-1993

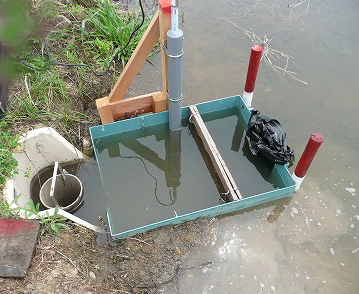

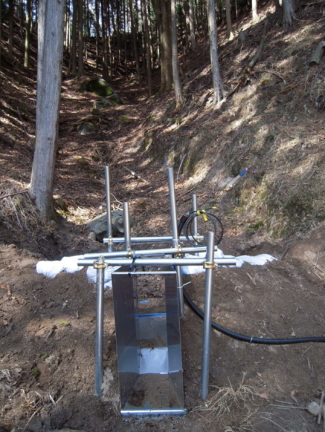

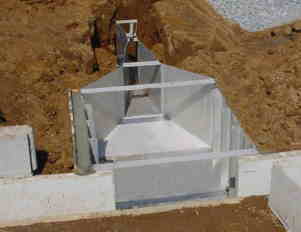

パーシャルフリュームは下記写真の様な形状のフリュームを矩形水路の途中に設置します。フリュームに入った流れは収縮部で流速が速くなり、スロート部では限界流となります。スロート部の上流側水位と流量は一定の関係にあるので上流側水位を測定し流量を求めることができ、また流体中の固形物も沈殿・堆積が少ないことから農業用水上下水道、ダムの漏水量計測などの流量観測に使用されています。パーシャルフリュームはセキ式に比べて損失水頭1/4程度と少ないため、落差があまり取れない水路の計測にも適しています。材質は金属板製、ステンレス製、FRP・GRP製の一体成形があります。推奨水位計→静電容量式水位計

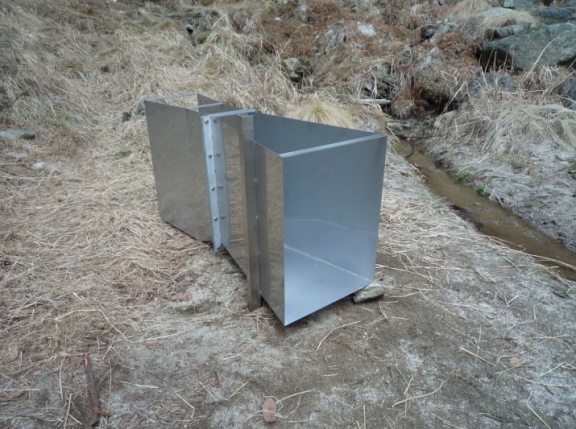

※特注仕様で持ち運び便利な分割タイプの製作及び水位計固定部のサイズ変更等可能。

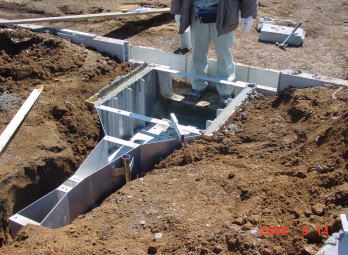

※弊社による施工・設置も承ります。

※短納期についてはご相談ください。

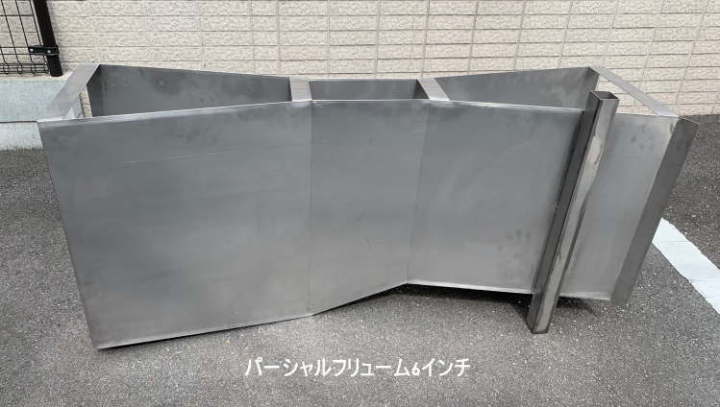

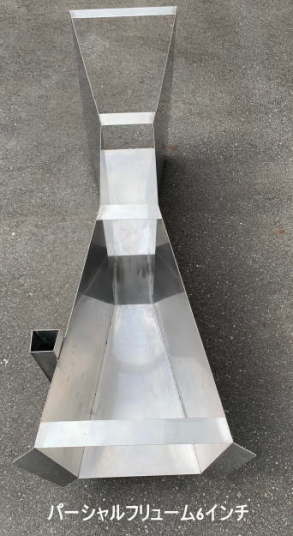

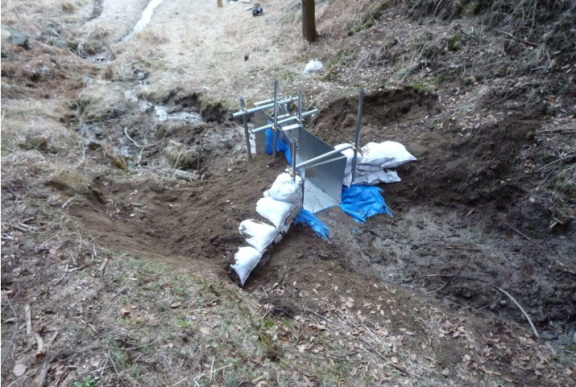

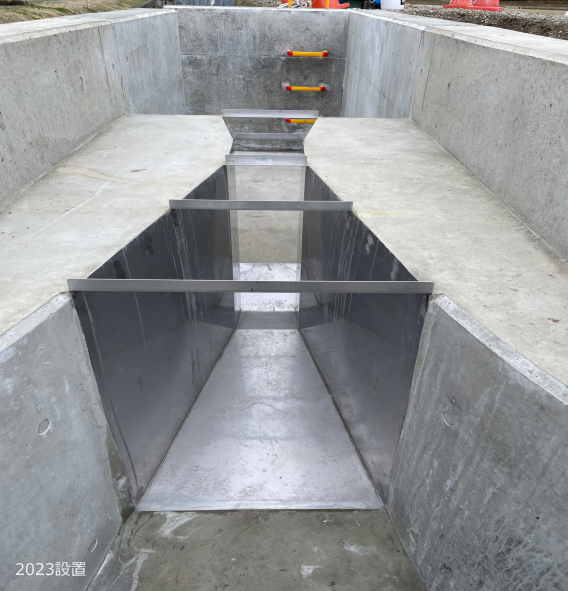

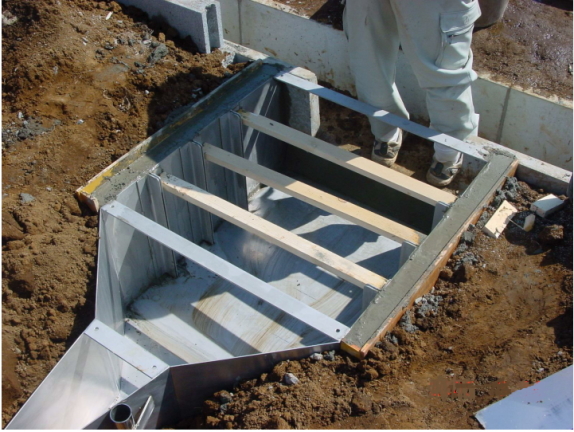

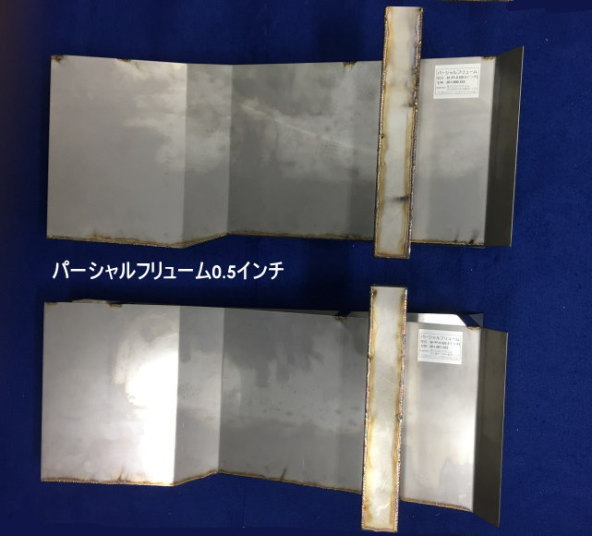

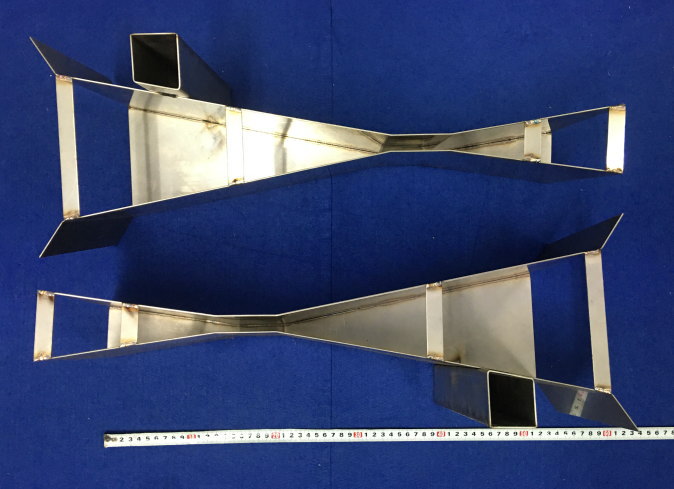

パーシャルフリューム-株式会社セネコムパーシャルフリューム-株式会社セネコム

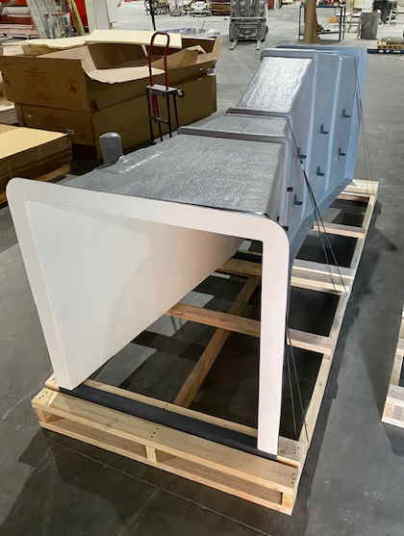

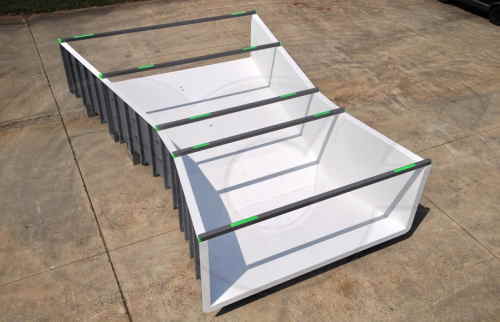

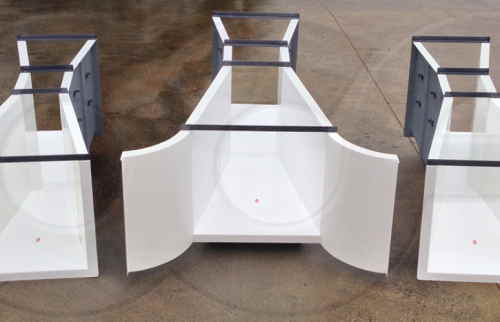

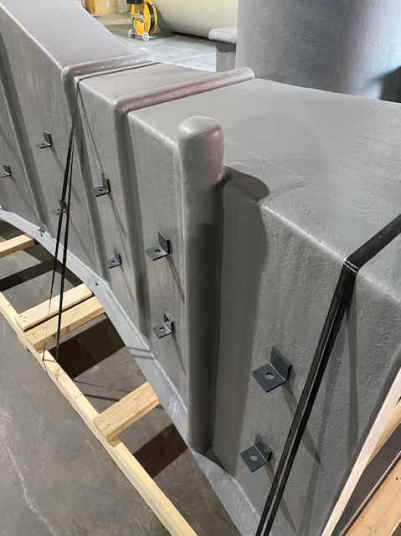

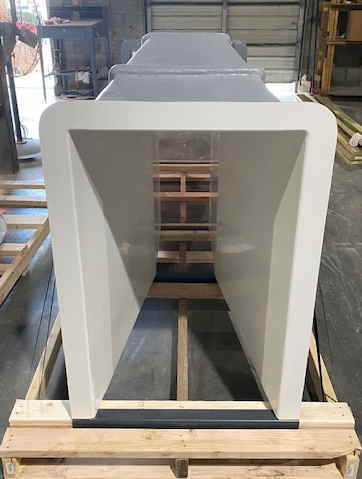

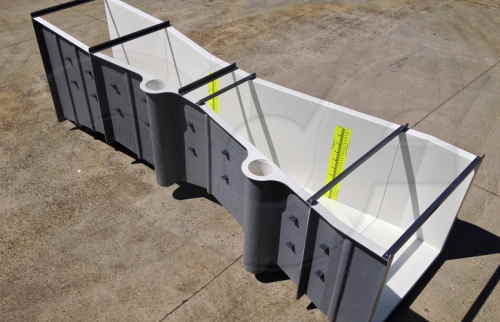

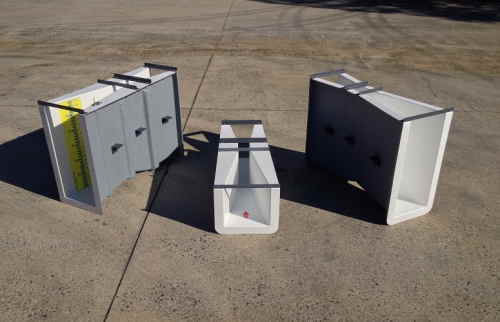

FRPパーシャルフリューム‐セネコム FRPパーシャルフリューム‐セネコム FRPパーシャルフリューム‐セネコム FRPパーシャルフリューム‐セネコム FRPパーシャルフリューム‐セネコム FRPパーシャルフリューム‐セネコム FRPパーシャルフリューム‐セネコム

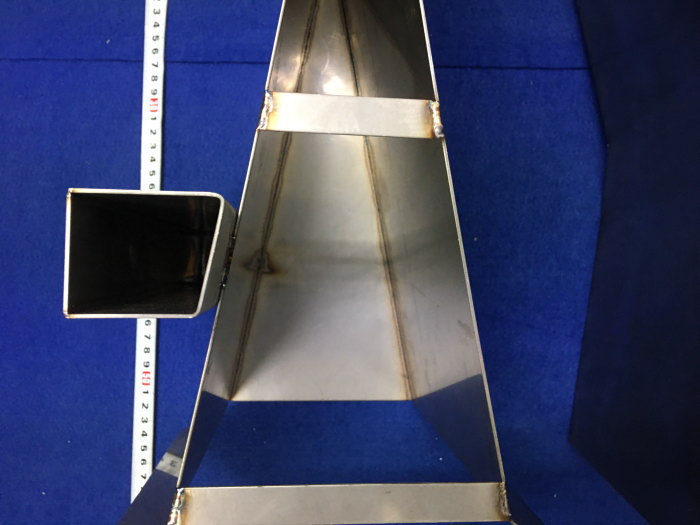

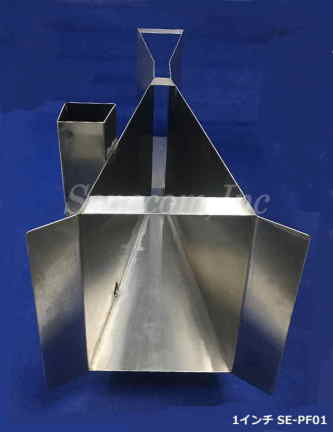

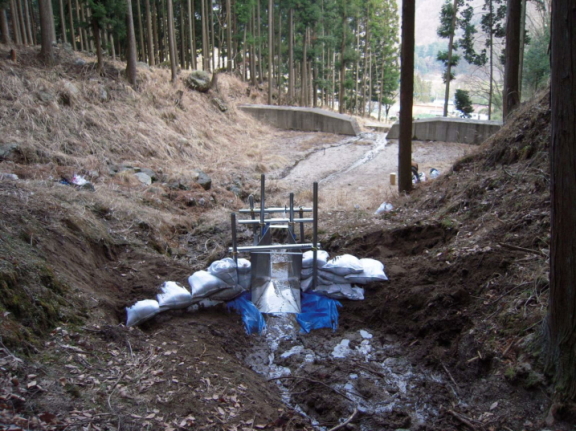

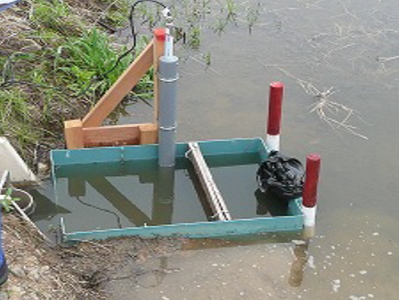

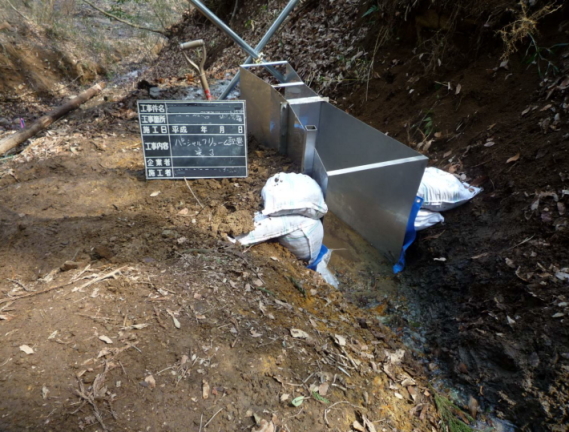

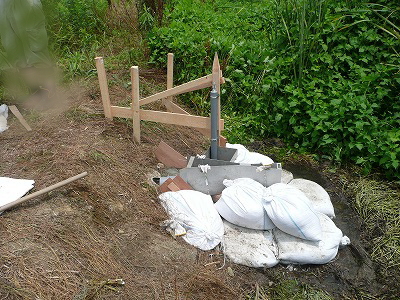

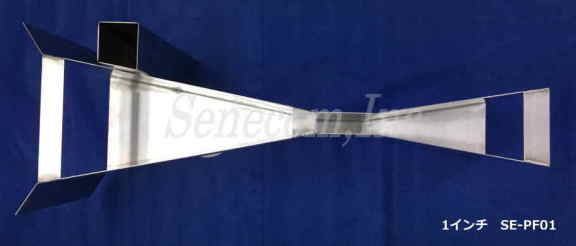

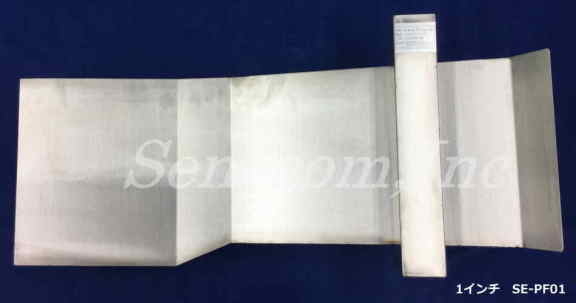

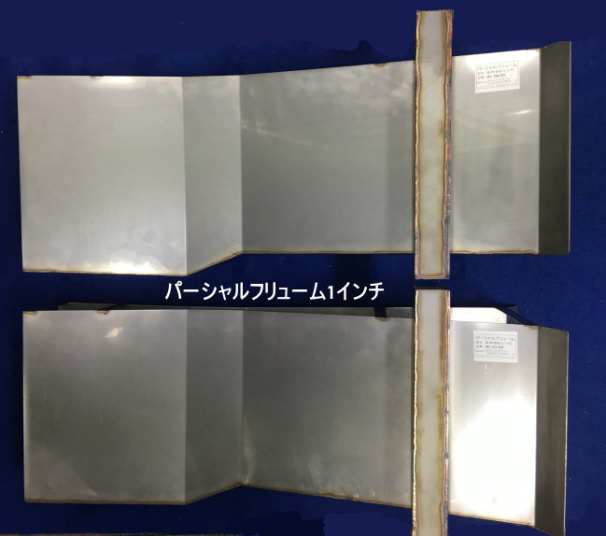

パーシャルフリューム1インチ‐セネコム パーシャルフリューム1インチ‐セネコム パーシャルフリューム1インチ‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム
パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム
パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム パーシャルフリューム流量観測三角堰‐セネコム
型式/寸法 W A B C D E F G K L N
SE-PF0.5
0.5インチ
12.7 204 300 60 130 200 55 155 15 510 20
SE-PF01
1インチ
25.4 242 357 93 167 230 76 204 19 637 29
SE-PF02
2インチ
50.8 275 405 135 213 250 114 253 22 772 43
SE-PF03
3インチ
76.2 311 457 178 259 610 152 305 25 914 57
SE-PF06
6インチ
152.4 414 610 394 397 610 305 610 76 1525 114
SE-PF09
9インチ
228.6 587 864 381 575 762 305 457 76 1626 114
SE-PF10
1フィート
304.8 914 1343 610 845 914 610 914 76 2867 229
SE-PF15
1.5フィート
457.2 965 1419 762 1026 914 610 914 76 2943 229
SE-PF20
2フィート
609.6 1016 1495 914 1207 914 610 914 76 3019 229
SE-PF30
3フィート
914.4 1118 1645 1219 1572 914 610 914 76 3169
229
SE-PF40
4フィート
1219.2 1219 1794 1524 1937 914 610 914 76 3318 229
SE-PF50
5フィート
1524.0 1321 1943 1829 2302 914 610 914 76 3467 229
SE-PF60
6フィート
1828.8 1422 2092 2134 2667 914 610 914 76 3616 229
SE-PF70
7フィート
2133.6 1524 2242 2438 3032 914 610 914 76 3766 229
SE-PF80
8フィート
2438.4 1626 2391 2743 3397 914 610 914 76 3915 229
※上記仕様は予告なしに変更する場合がございます。予めご了承の程お願い申し上げます。
